【污水提升装置】

一体化污水提升装置是高效、 经济的地下 污水解决方案， 专门用于收集和提升不能 依靠重力自流至市政排污管道的污水， 根 据需要可配套涡流泵和切割泵。Co SAR 系列箱体为PE材质，按型号可分8 0 、 120、200、500四类，其中80、120、 200可配1台泵，200、500可配2台泵。

【运行和使用】

Co SAR系列内置潜水泵，将收集的家用生 活污水、雨水及渗漏水排放到排污管道。箱盖及进出水管处均设置密封，确保了装置的气密性。Co SAR系列设置多处进水口，出 水口及通气管，方便客户依据现场条件选 择。Co SAR系列可选切割泵或无阻塞涡流 泵，输送含有杂质的液体，实现远距离输 送，可以采用更小的出水管，降低工程总成 本。

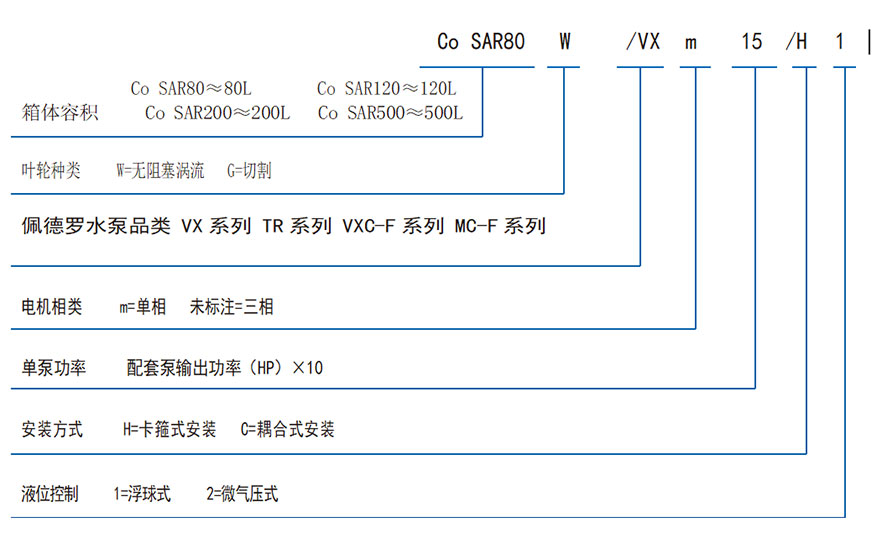

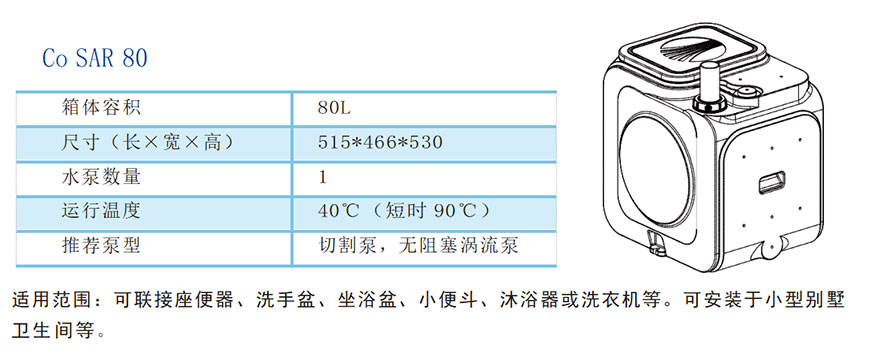

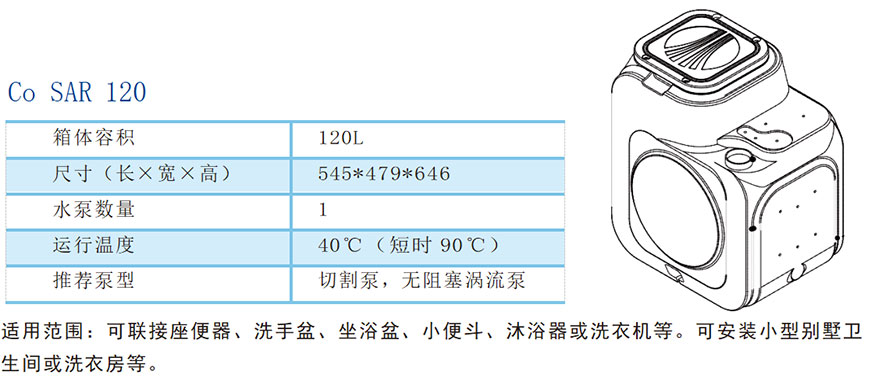

【型号说明】

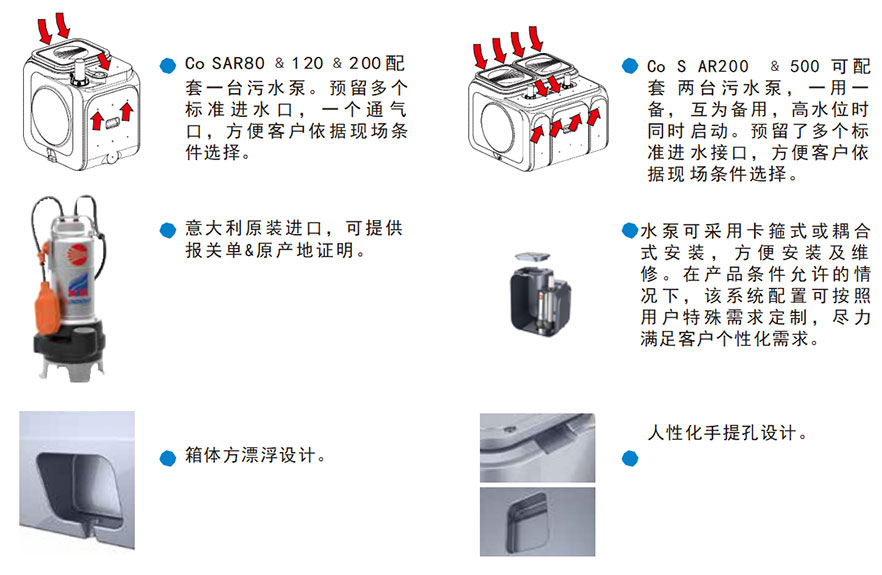

【技术特点】

【应用范围】

可用来排放家庭及公共和商业建筑（如办公楼、

学校、酒店、餐馆等）的生活污水。

【产品特点及优势】

1.水泵卡箍式安装，安装维护方便；

2.配无阻塞涡流泵；

3.浮球液位控制或者微气压传感器控制；

4.水泵叶轮、轴、电机壳为304不锈钢，经久耐用；

5.内置式潜水泵，冷却效果好，间歇或连续工作模式；

6.配套智能控制器，具有过热、过载、漏电等水泵保护及故障报警功能。

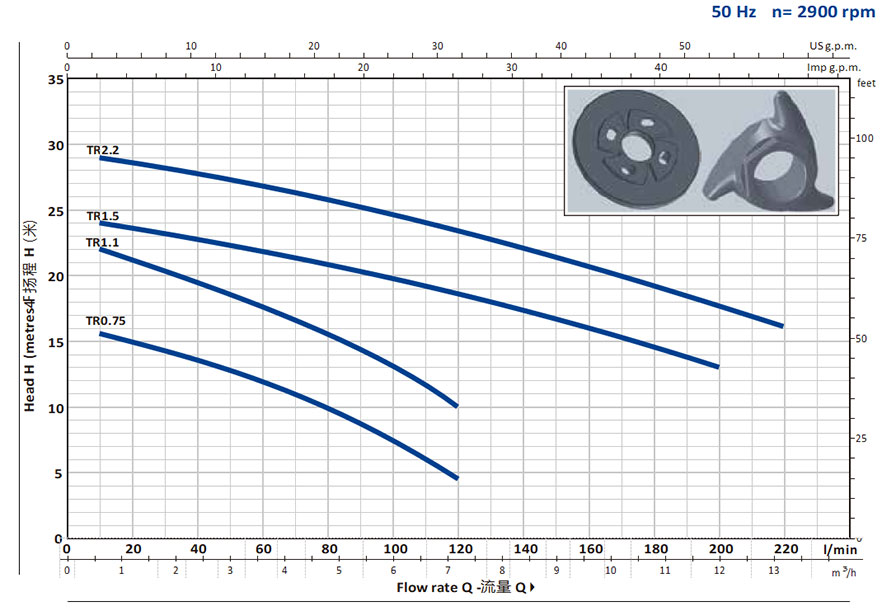

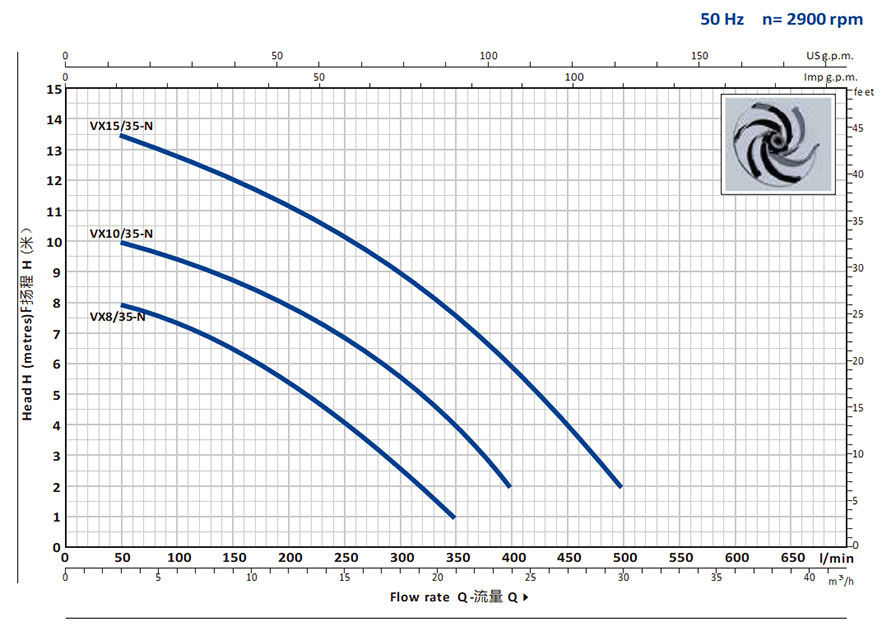

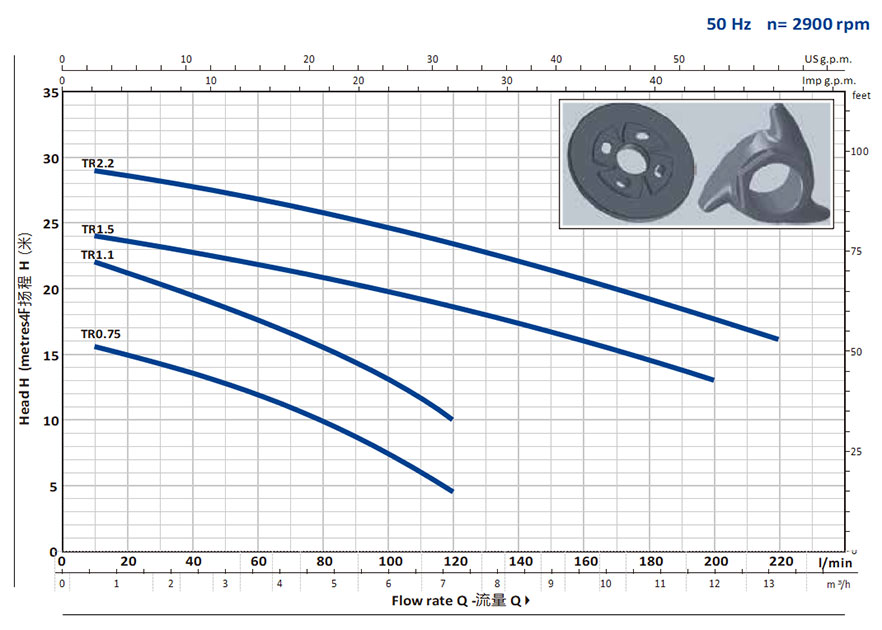

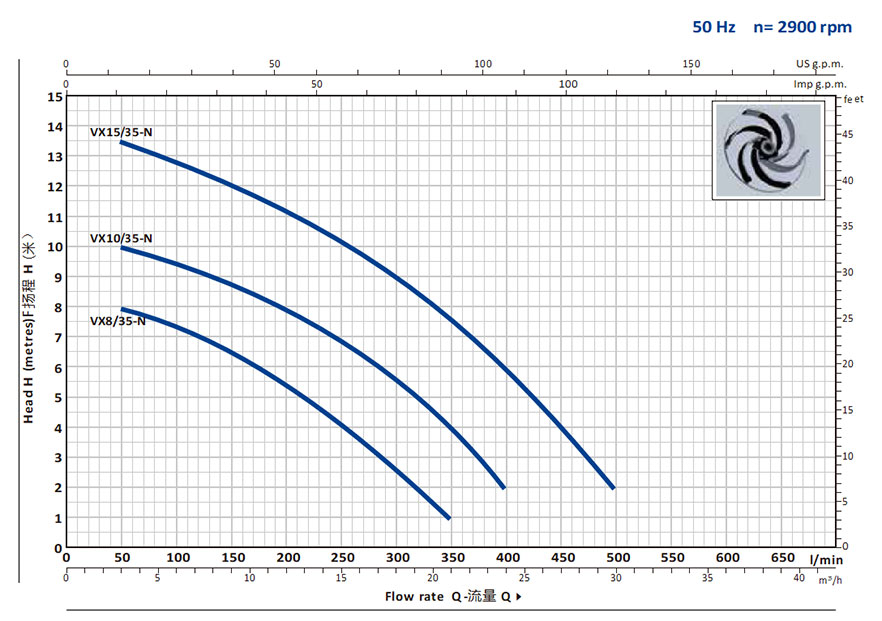

【性能曲线】

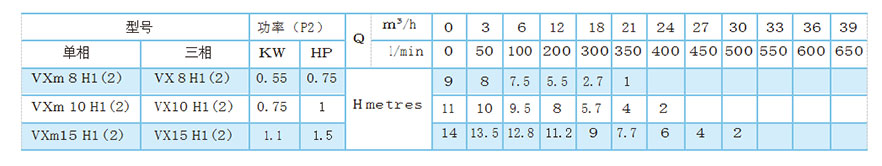

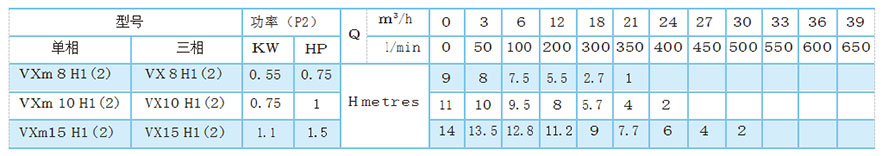

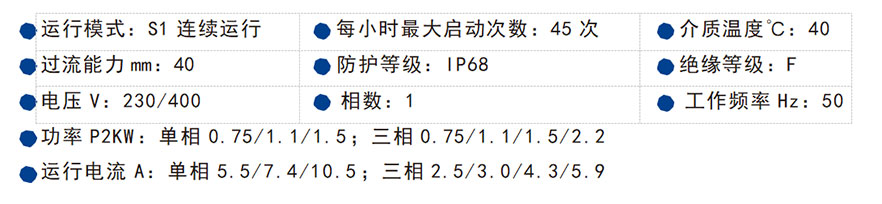

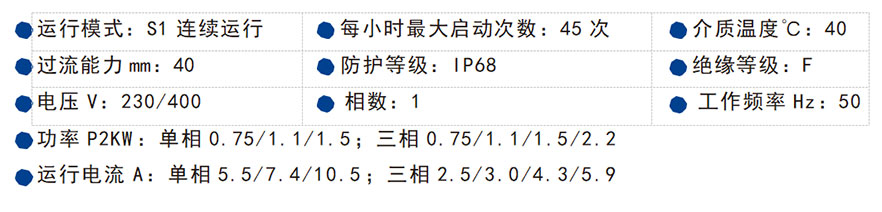

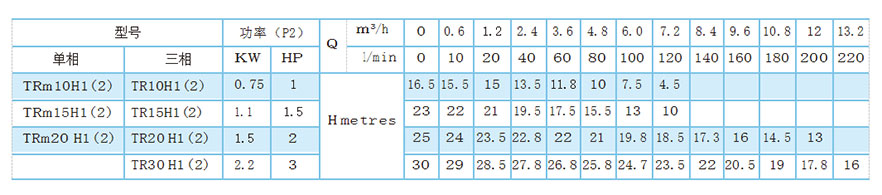

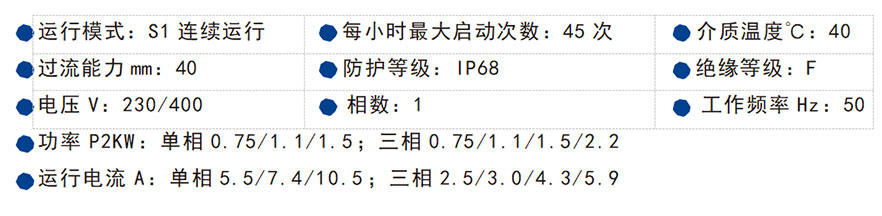

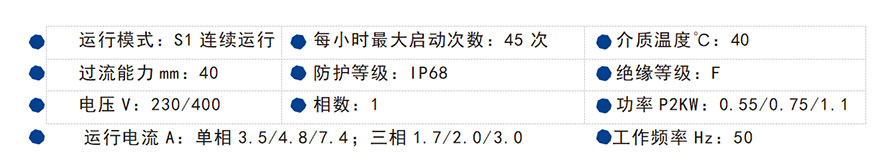

【技术参数】

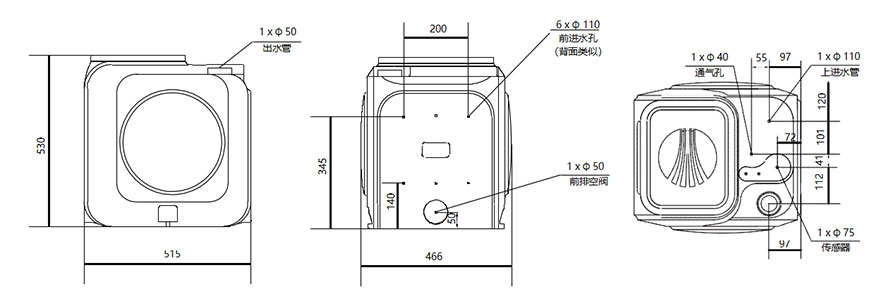

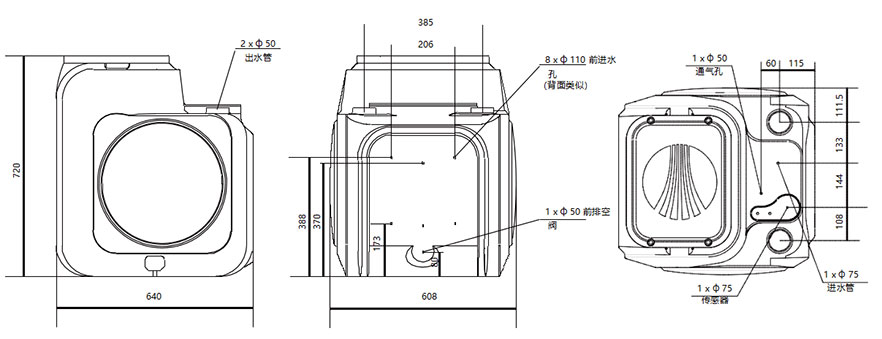

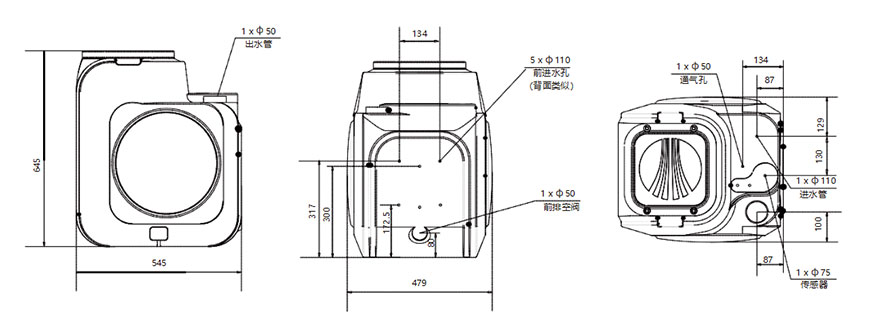

【外形尺寸】

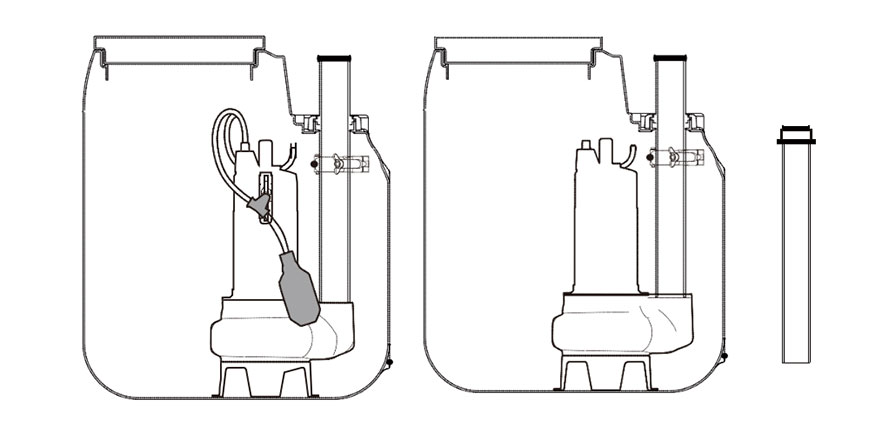

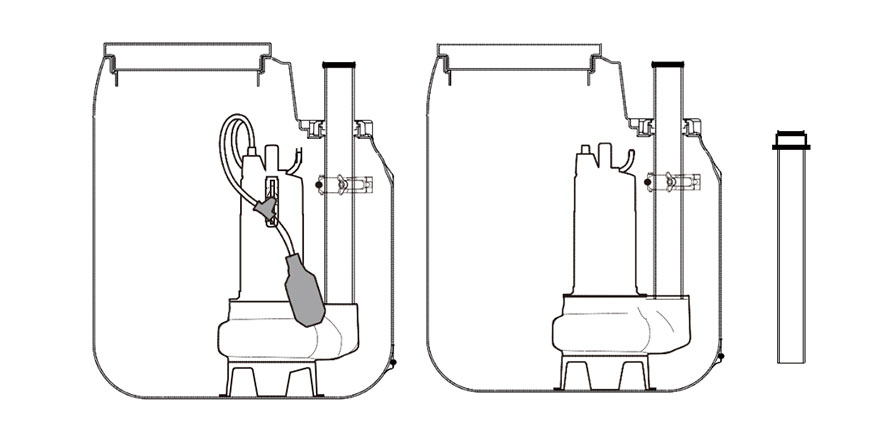

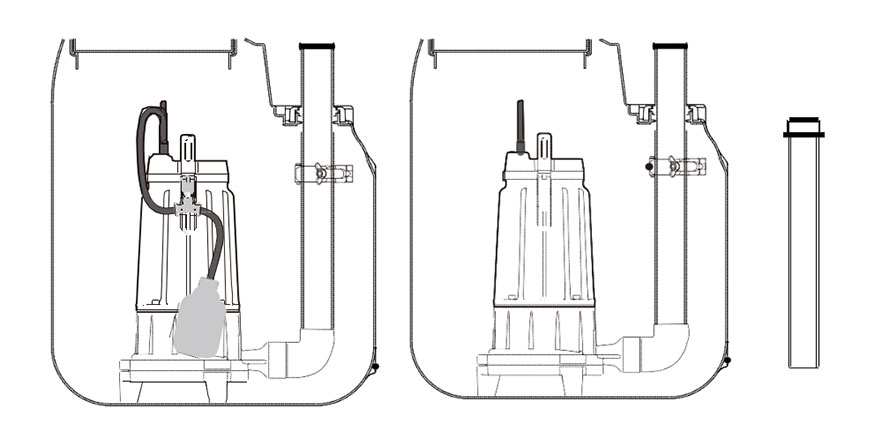

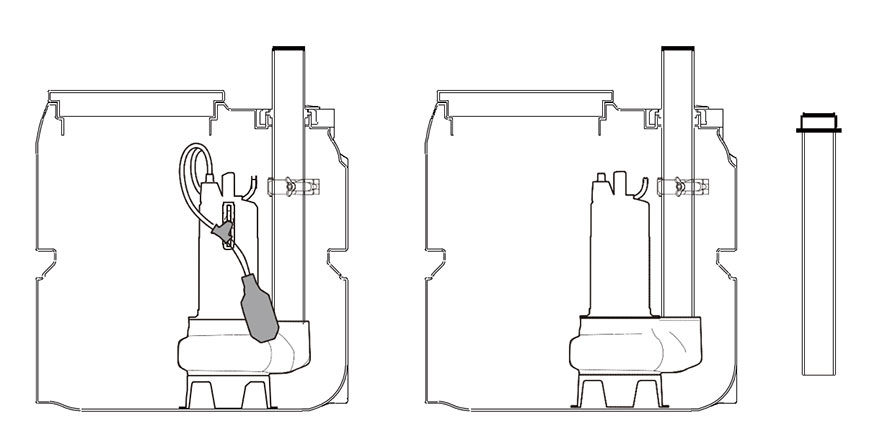

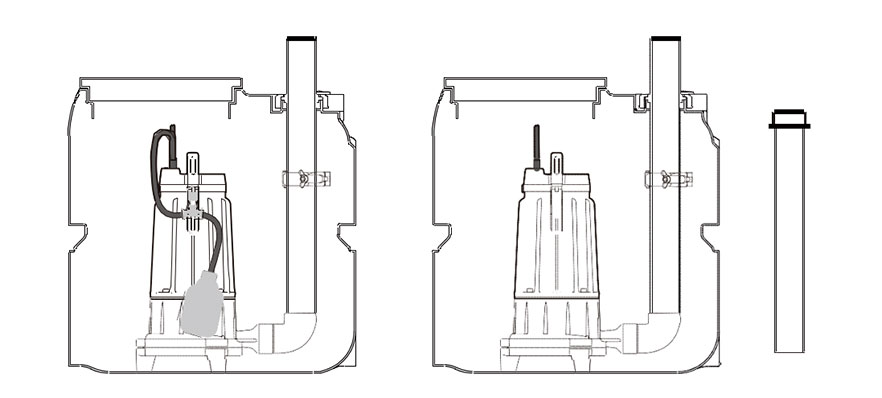

【产品结构】

【应用范围】

可用来排放家庭及公共和商业建筑（如办公楼、学校、酒店、餐馆等）的生活污水。

【产品特点及优势】

1.水泵卡箍式安装，安装维护方便；

2.配研磨型切割泵；

3.浮球液位控制或者微气压传感器控制；

4.水泵叶轮、轴为不锈钢，配淬火ISI440C

不锈钢研磨刀；

5.内置式潜水泵，冷却效果好，间歇或连续工作模式.；

6.配套智能控制器，具有过热、过载、漏电等

水泵保护及故障报警功能。

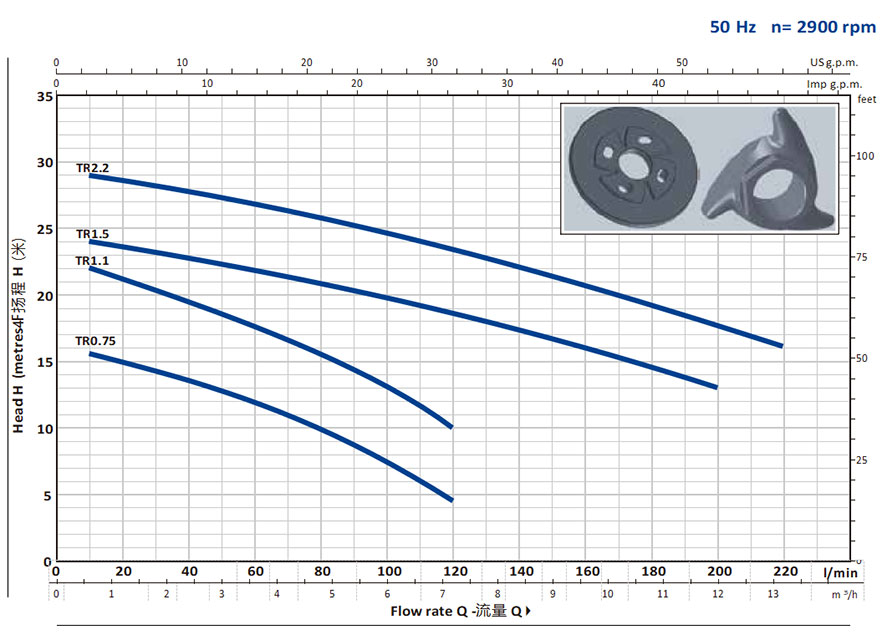

【性能曲线】

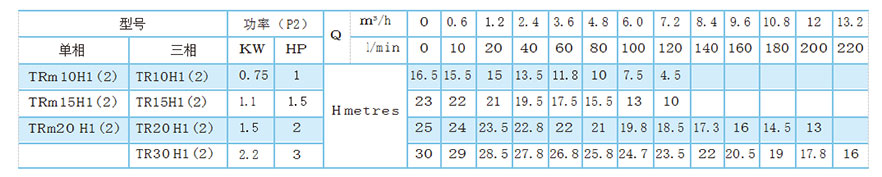

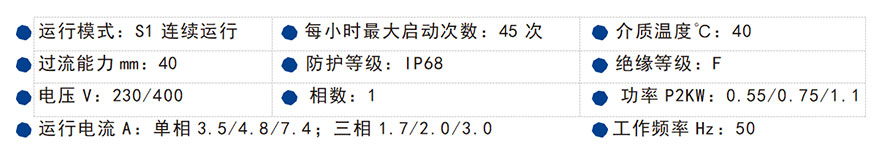

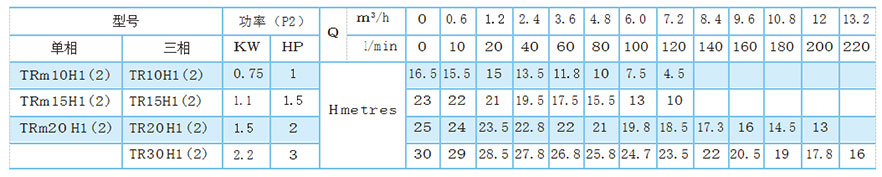

【技术参数】

【外形尺寸】

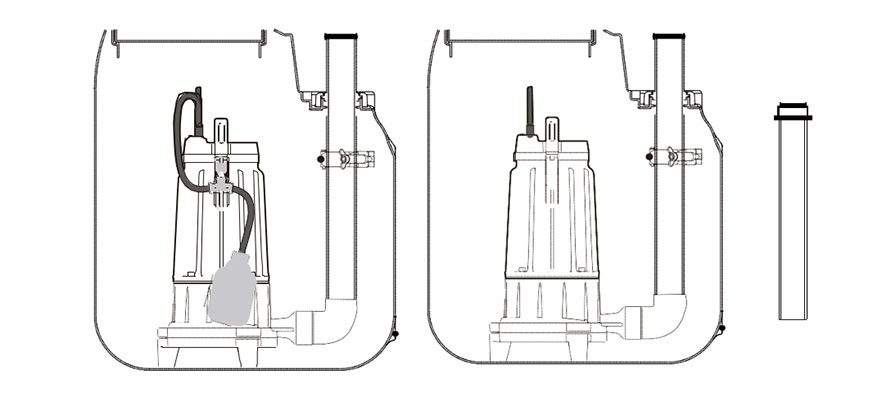

【产品结构】

【应用范围】

可用来排放家庭及公共和商业建筑（如办公楼、学校、酒 店、餐馆等）的生活污水。

【产品特点及优势】

1.水泵卡箍式安装，安装维护方便；

2.配无阻塞涡流泵；

3.浮球液位控制或者微气压传感器控制；

4.水泵叶轮、轴、电机壳为304不锈钢， 经久耐用；

5.内置式潜水泵，冷却效果好，间歇或 连续工作模式；

6.配套智能控制器，具有过热、过载、 漏电等水泵保护及故障报警功能。

【性能曲线】

【技术参数】

【外形尺寸】

【产品结构】

【应用范围】

可用来排放家庭及公共和商业建筑（如办公楼、 学校、

酒店、餐馆等）的生活污水。

【产品特点及优势】

1.水泵卡箍式安装，安装维护方便；

2.配研磨型切割泵；

3.浮球液位控制或者微气压传感器控制；

4.水泵叶轮、轴为不锈钢，配淬火AISI440C不锈钢研磨刀；

5.内置式潜水泵，冷却效果好，间歇或连续工作模式.；

6.配套智能控制器，具有过热、过载、漏电等水泵保护及故障报警功能。

【性能曲线】

【技术参数】

【外形尺寸】

【产品结构】

【应用范围】

可用来排放家庭及公共和商业建筑（如办公楼、学校、酒 店、餐馆等）的生活污水。

【产品特点及优势】

1.水泵卡箍式安装，安装维护方便；

2.配无阻塞涡流泵；

3.浮球液位控制或者微气压传感器控制；

4.水泵叶轮、轴、电机壳为304不锈钢，经久耐用；

5.内置式潜水泵，冷却效果好，间歇或连续工作模式；

6.配套智能控制器，具有过热、过载、漏电等水泵保护及故障报警功能。

【性能曲线】

【技术参数】

【外形尺寸】

【产品结构】

【应用范围】

可用来排放家庭及公共和商业建筑（如办公楼、学校、酒店、餐馆等）的生活污水。

【产品特点及优势】

1.水泵卡箍式安装，安装维护方便；

2.配研磨型切割泵；

3.浮球液位控制或者微气压传感器控制；

4.水泵叶轮、轴为不锈钢，配淬火AISI440C不锈钢研磨刀；

5.内置式潜水泵，冷却效果好，间歇或连续工作模式；

6.配套智能控制器，具有过热、过载、漏电等 水泵保护及故障报警功能。

【性能曲线】

【技术参数】

【外形尺寸】

【产品结构】

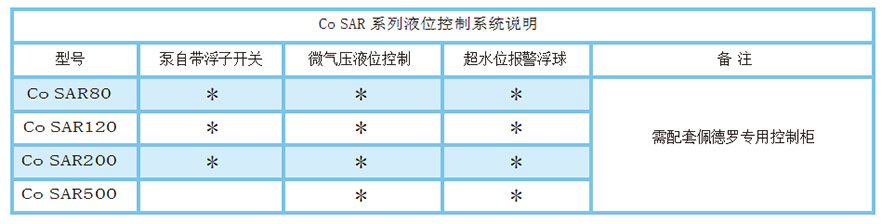

【液位控制系统】

Co SAR系列采用浮子开关或微气压传感器液位控制装置，且每套设备都配超水位报警浮球。自 带浮子开关，特殊摆臂式专利设计，摆动灵活，不易折断，寿命长。微气压液位控制， 液位精 确，运行稳定，可调节范围广，不容易受各种杂质以及泡沫的影响，特别适合污水应用场合。

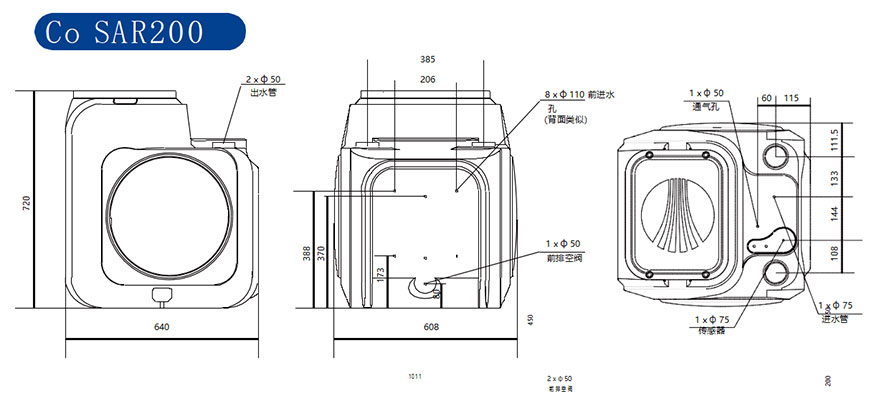

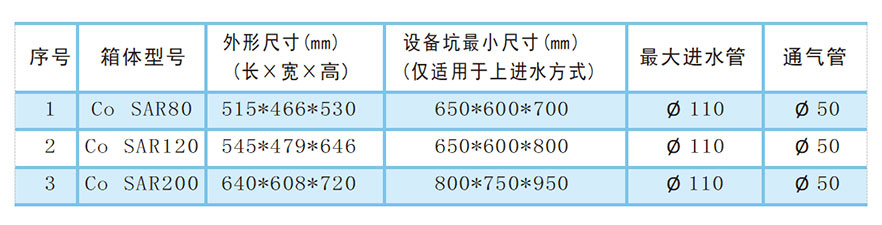

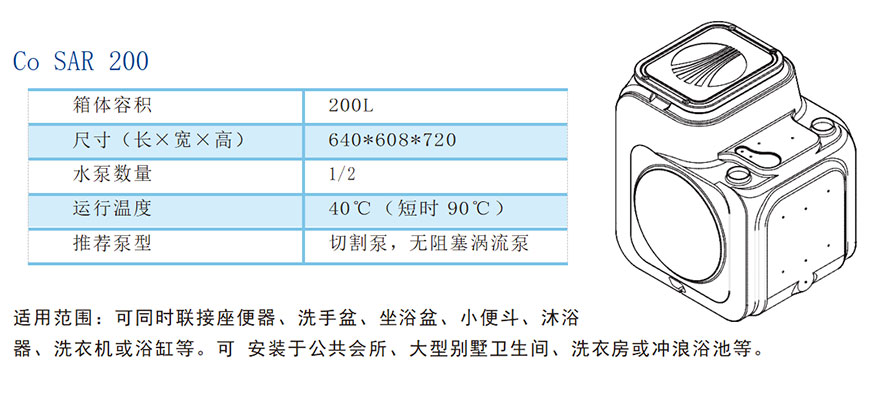

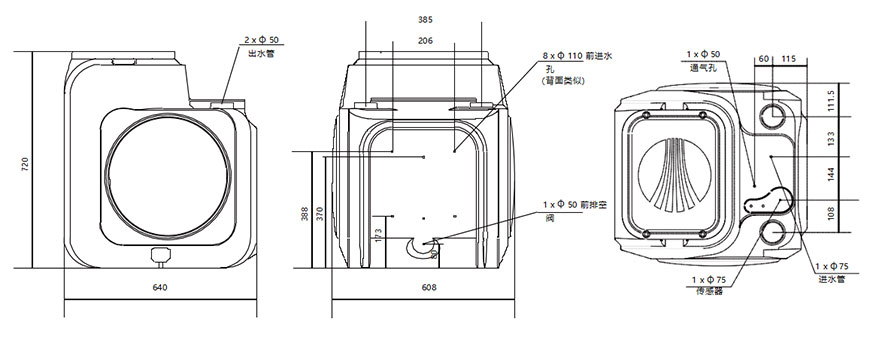

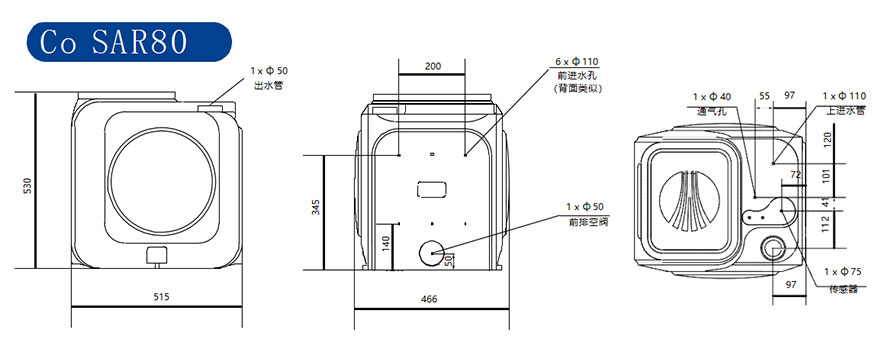

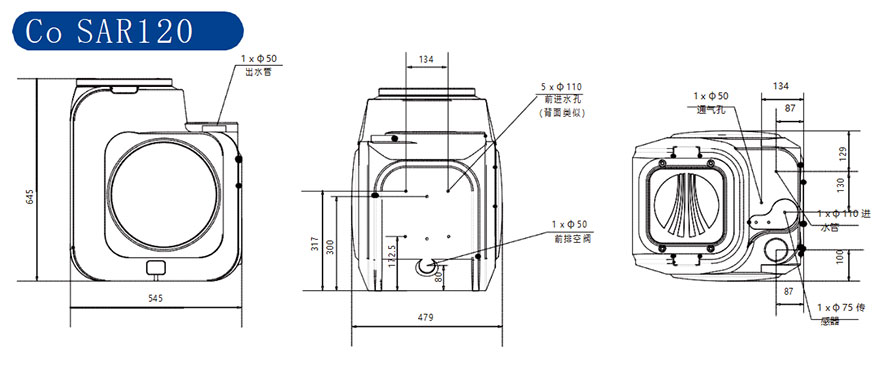

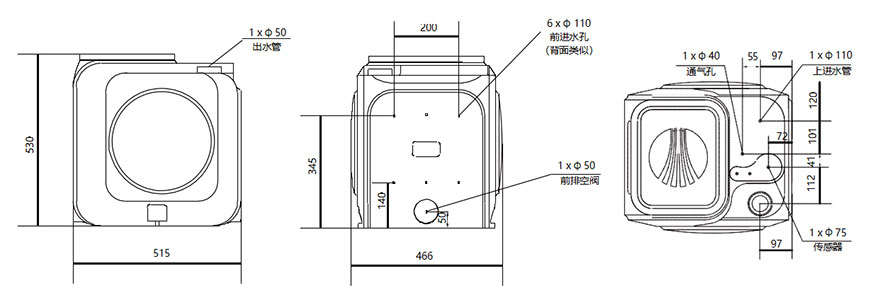

【装置外形尺寸】

【管路布置】

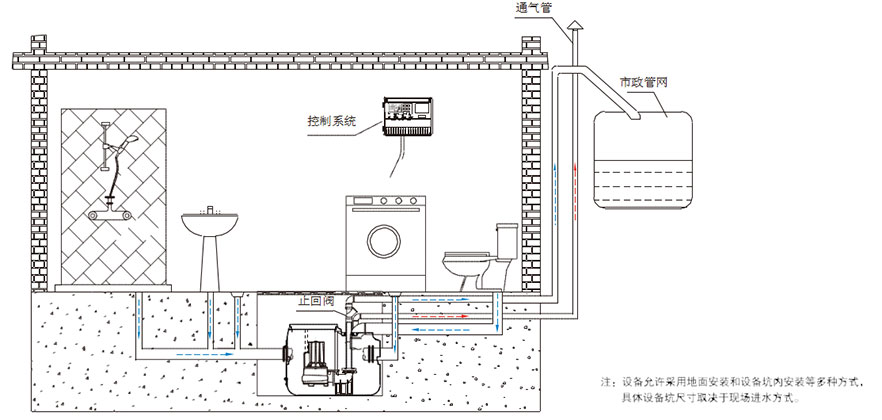

【系统集成图】

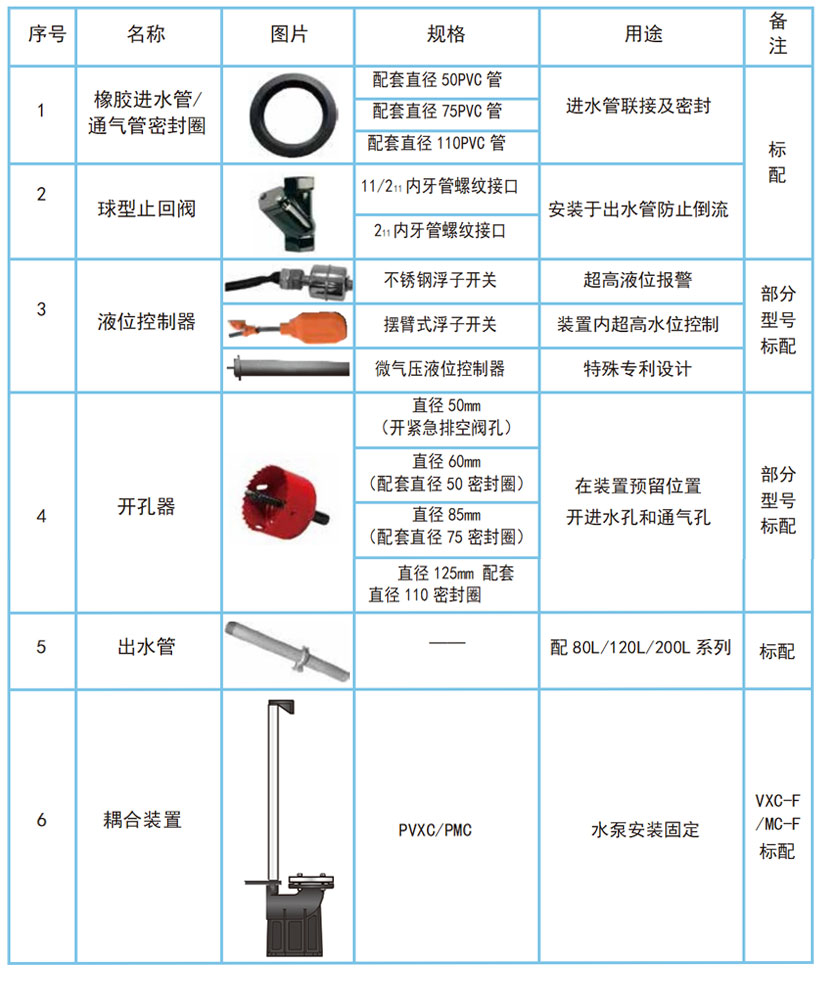

【安装工具及附件】

【选型指南】

【选型步骤】

步骤一：根据应用场合选择大致的型号范围。

例如：小型别墅地下卫生间宜采用Co SAR 80,120,200系列，配无阻塞涡流泵或切割泵；

大型公共建筑宜采用Co SAR200系列，配无阻塞涡流泵或切割泵。

步骤二：计算设计秒流量和设计扬程。

参考《建筑给排水设计规范》或咨询佩德罗技术工程师。

步骤三：根据性能曲线和水泵台数选择提升装置。

步骤四：根据水泵性能曲线的编号和水泵的台数，选择提升装置。

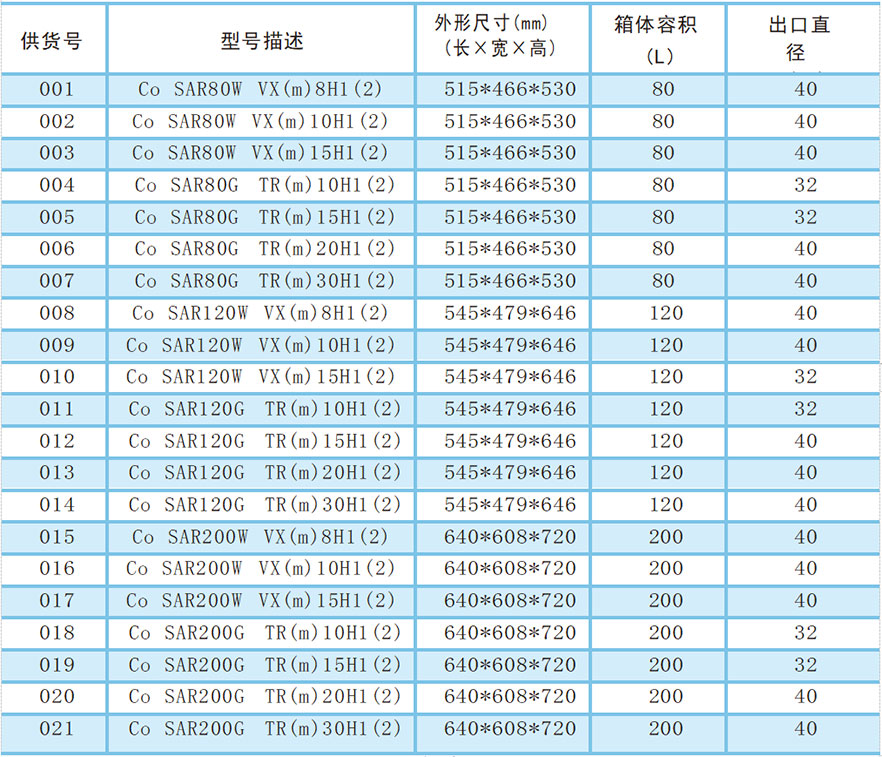

【配置表】

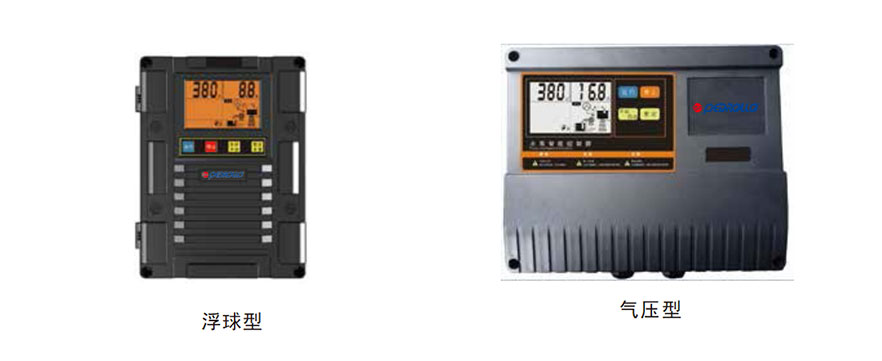

泵智能控制柜

【应用场合】

配套意大利佩德罗全自动污水提升器，适合地下室、隧道等恶劣环境的使用。

【主要特点】

1、液位控制特性：微气压传感器控制或浮球开关控制；

2、显示特征：高清液晶全中文动态显示；

3、控制方式：手动/自动控制；

4、手动/自动均具备完整保护功能；

5、快速覆盖式5次故障记录查询；

6、过流保护；

7、短路保护；

8、干转保护；

9、液晶屏电压/电流显示；

10、水泵累计运行时间查询；

11、堵转保护；

12、缺相保护；

13、快速断电来电延时保护；

14、故障声光报警；

【电气参数】

额定输出功率：0.75-4KW

额定工作电压：220/380V 50Hz

过流动作时间：5秒-5分钟（反时限特性）

干转保护恢复时间：30分钟（手动），自动状态下1秒后切换至另一台泵

过流故障恢复时间：30分钟（手动），自动状态下1秒后切换至另一台泵

三相不平衡、欠压、过压恢复时间：5分钟

欠压动作电压：标称电压80% 欠压动作时间：＜5秒

缺相动作时间：＜2 堵转动作时间：＜0.1秒 干转保护动作时间：6秒

双泵自动轮换：1：1轮换次数 防护等级：IP54

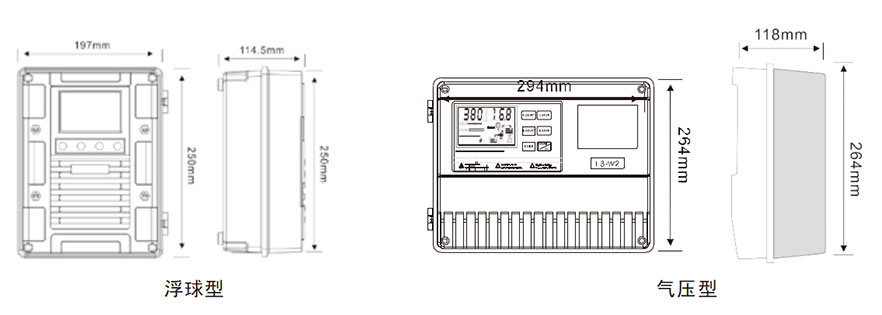

【外形尺寸】
